工業、科學和醫療(ISM) 電磁兼容
工業、科學和醫療行業的電子設備涵蓋的電子產品非常廣闊，應用環境比較復雜，其中電磁兼容遇到的問題比較多，對設備的安全性要求非常高。
典型的電子產品和設備舉例如下：
工業用的各類變頻電源 電磁兼容
工業用的各類逆變電源、UPS電源 電磁兼容
工業用機器人，服務類機器人、醫療機器人 電磁兼容
電焊機、機械加工機床、激光切割機 電磁兼容
各類醫療電子設備、醫療器械、輔助醫療設備 電磁兼容
實驗室用的檢測設備、測量儀器 電磁兼容
電磁兼容 通用標準
抗擾類
GB/T 17799.1 居住、商業和輕工業環境中的抗擾度試驗
GB/T 17799.2 工業環境中的抗擾度試驗
IEC 61000-6-1 Immunity standard for residential, commercial and light-industrial environments
IEC 61000-6-2 Immunity Standard For Industrial Environments
騷擾類(發射)
GB/T 17799.3 居住、商業和輕工業環境中的發射標準
GB/T 17799.4 工業環境中的發射標準
IEC 61000-6-3 Emission standard for equipment in residential environments
IEC 61000-6-4 Emission standard for industrial environments
電磁兼容 產品標準
YY 0505 醫用電氣設備 并列標準：電磁兼容 要求和試驗
IEC 60601-1-2 Medical electrical equipment: Electromagnetic disturbances - Requirements and tests
GB/T 38326 工業、科學和醫療機器人 電磁兼容 抗擾度試驗
GB/T 38336 工業、科學和醫療機器人 電磁兼容 發射測量方法和限值
GB/Z 19397 操作型工業機器人 電磁兼容性試驗方法和性能評估準則
ISO/TR 11062 Manipulating industrial robots — EMC test methods and performance evaluation criteria — Guidelines
GB/T 37283 服務機器人 電磁兼容 通用標準 抗擾度要求和限值
GB/T 37284 服務機器人 電磁兼容 通用標準 發射要求和限值
GB/T 38909 民用輕小型無人機系統 電磁兼容性要求與試驗方法
GB/T 39004 工業機器人電磁兼容設計規范
GB 4715 點型感煙火災探測器
GB 12668.3 調速電氣傳動系統 電磁兼容性標準及其特定的試驗方法
GB 7260.2 不間斷電源設備(UPS) 電磁兼容性要求
IEC 62040-2 Uninterruptible power systems (UPS) - Part 2: Electromagnetic compatibility (EMC) requirements
GB/T 15579.10 弧焊設備 電磁兼容性要求
IEC 60974-10 Arc welding equipment - Part 10: Electromagnetic compatibility (EMC) requirements
GB/T 24807 電磁兼容 電梯、自動扶梯和自動人行道的產品系統標準 發射
GB/T 24808 電磁兼容 電梯、自動扶梯和自動人行道的產品系統標準 抗擾度
EN 12015 Product family standard for lifts, escalators and moving walks - Emission
EN 12016 Product family standard for lifts, escalators and moving walks - Immunity
電磁兼容測試儀器設備和附件: 通用測試項目
抗擾類
1.靜電放電抗擾度 IEC 61000-4-2 GB/T 17626.2
2.射頻電磁場輻射抗擾度 IEC 61000-4-3 GB/T 17626.3 IEC 61000-4-20 IEC 61000-4-21
3.電快速瞬變脈沖群抗擾度 IEC 61000-4-4 GB/T 17626.4
4.雷擊浪涌(沖擊)抗擾度 IEC 61000-4-5 GB/T 17626.5
5.射頻場感應的傳導(CS,BCI )大電流注入抗擾度 IEC 61000-4-6 GB/T 17626.6
6.工頻磁場抗擾度 IEC 61000-4-8 GB/T 17626.8
7.電壓暫降、短時中斷和電壓變化抗擾度(電壓跌落) IEC 61000-4-11 GB/T 17626.11 IEC 61000-4-34 GB/T 17626.34
騷擾類(發射)

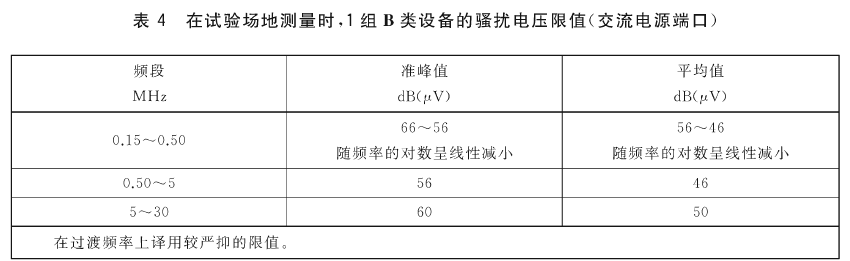

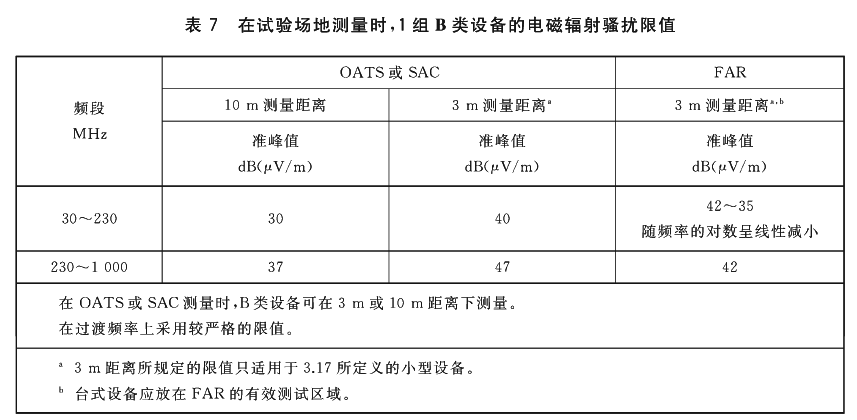

1.EMI 發射 無線電騷擾限值和測試方法 CISPR 14-1 CISPR 22 GB 4343.1 GB 9254
2.諧波電流 發射限值 IEC 61000-3-2 IEC 61000-3-12 GB 17625.1 GB/T 17625.8
3.電壓閃爍 電壓變化、電壓波動和閃爍限值 IEC 61000-3-3 IEC 61000-3-11 GB 17625.2 GB/T 17625.7
電磁兼容測試儀器設備和附件，含專用測試項目
靜電放電抗擾度
靜電放電模擬器 靜電槍 靜電放電設備
測試環境周邊：
測試木桌：長1.6m×寬0.8m×高0.8m
水平耦合板: 長1.6m×寬0.8m×厚>1.0mm
垂直耦合板: 長0.5m×寬0.5m×厚>1.0mm
絕緣墊: > 長1.0m×寬0.8m×厚0.5mm
放電線纜：470Ω×2 兩頭端接
關鍵參數 Key parameter
放電電流上升時間0.7 ~ 1.0ns，計量時對測試人員、操作規程、示波器要求很高！ |
射頻電磁場輻射抗擾度
全電波暗室 FAC
橫電磁波室 GTEM
全電波暗室 FAC 橫電磁波室 GTEM
射頻信號發生器 / 信號源
發射天線
功率計 / 功率探頭
功率放大器
電場探頭
射頻開關
測試軟件
關鍵參數 Key parameter
場地均勻性對功率放大器、天線以及暗室尺寸提出了更高要求！
電快速瞬變脈沖群抗擾度
電快速脈沖群模擬器 脈沖群模擬器 脈沖群發生器 EFT BURST
容性耦合夾 容性耦合鉗
耦合去耦網絡 三相耦合去耦網絡
同軸衰減器 50Ω同軸衰減器 1000Ω同軸衰減器
測試環境周邊：
測試木桌：長1.6m×寬0.8m×高0.8m
水平耦合板: 長1.6m×寬0.8m×厚>1.0mm
絕緣墊: > 長0.5m×寬0.5m×高10cm
關鍵參數 Key parameter
單個脈沖上升時間和脈寬對計量人員、現場分布參數和校準器具要求很高！ |
新標準要求CDN校準時多條耦合線纜同時注入EFT脈沖，對CDN結構設計和濾波電路帶來了挑戰！ |
雷擊浪涌(沖擊)抗擾度
雷擊浪涌模擬器 浪涌發生器 雷擊發生器 過電壓模擬器 脈沖發生器 組合波浪涌 通信波浪涌
耦合去耦網絡 三相耦合去耦網絡 非屏蔽數據線耦合去耦網絡 非屏蔽不對稱數據線耦合去耦網絡 對稱數據線耦合去耦網絡
高壓差分電壓探頭 差分電壓探頭 電流探頭
測試環境周邊：
隔離變壓器
關鍵參數 Key parameter
電源端口CDN 針對大電流應用比較復雜，通常需要分段來滿足不同電流的計量參數。 對于新能源領域，大于200A的CDN設計開發帶來了挑戰！ 逆變電源的浪涌測試容易損壞浪涌發生器主機，尤其是采用小型化之后的浪涌脈沖電路。 |
數據線浪涌CDN 難點是去耦部分，當要保證數據帶寬時，很難滿足浪涌的波形校準。 |
射頻場感應的傳導(CS,BCI )大電流注入抗擾度
射頻傳導抗擾度一體機 傳導抗擾度 CS BCI
CDN 耦合去耦網絡 三相耦合去耦網絡 非屏蔽數據線耦合去耦網絡 非屏蔽不對稱數據線耦合去耦網絡 對稱數據線耦合去耦網絡
電磁耦合夾 電磁耦合鉗
電流探頭 電流注入探頭
測試環境周邊：
測試木桌：長1.6m×寬0.8m×高0.8m
水平耦合板: 長1.6m×寬0.8m×厚>1.0mm
絕緣墊: > 長0.5m×寬0.5m×高10cm
關鍵參數 Key parameter
IEC 61000-4-6 Ed4.0 明確了對功率放大器飽和度的判斷，要求執行CDN校準過程中記錄功率放大器的前向功率，這就要求射頻傳導抗擾度測試系統帶定向耦合器以及至少兩通道以上的功率計。
工頻磁場抗擾度
工頻磁場發生器 磁場發生器 磁場線圈 脈沖磁場 阻尼振蕩波磁場
關鍵參數 Key parameter
工頻的磁場強度主要由流過線圈的電流大小決定的，整套測試系統如何準確的復現磁場數據尤其重要。
電壓暫降、短時中斷和電壓變化抗擾度電壓故障模擬器
電壓跌落測試儀 電壓中斷 電壓暫降 電壓變化
交流移相器
直流跌落源
關鍵參數 Key parameter
電壓暫降和短時中斷模擬器有幾個關鍵參數值得關注：
1.電壓上升時間tr和下降時間tf: 1μs ~ 5μs @ 100Ω純阻
2.過沖/欠沖: <5%UT
3.三相負載電壓暫降相-相模式下要求相位偏移 Phase shift
4.附錄A中要求整套測試系統滿足沖擊電流的負荷(至少>500A)
電壓變化的關鍵參數值得關注：
1.電壓降低時間td要求是突變，相對于ms為周期的正弦波”突變”一般理解是μs級
2.電壓緩慢上升時間ti：要求是25/30個正弦波周期，也即ms級別，并且在過零點處調整電壓
以上新標準提出的幾個關鍵技術參數導致采用傳統技術的發生器變成了預兼容測試系統，例如三相交流調壓器不能作為移相器 使用；帶馬達控制的
自耦變壓器作為電壓變化的發生器滿足不了突變和過零點調壓；采用程控電源作為調壓源不滿足附錄A對試驗沖擊電流的要求。
EMI 發射測量系統

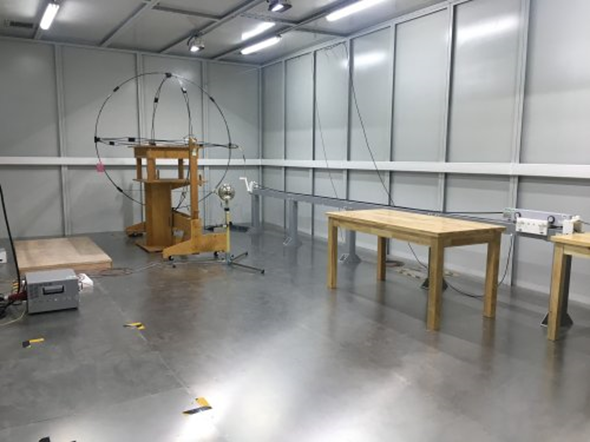

半電波暗室
屏蔽室
測量接收機
人工電源網絡
功率吸收鉗
三環天線
線性阻抗穩定網絡
電流探頭
電壓探頭
測量天線
EMI測試軟件
關鍵參數 Key parameter

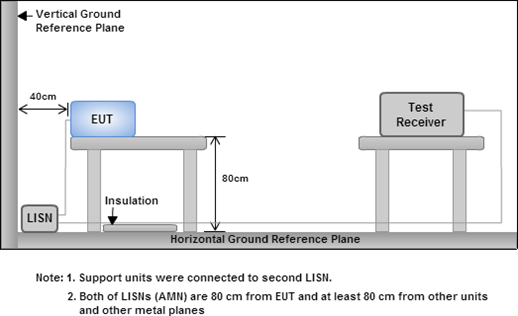

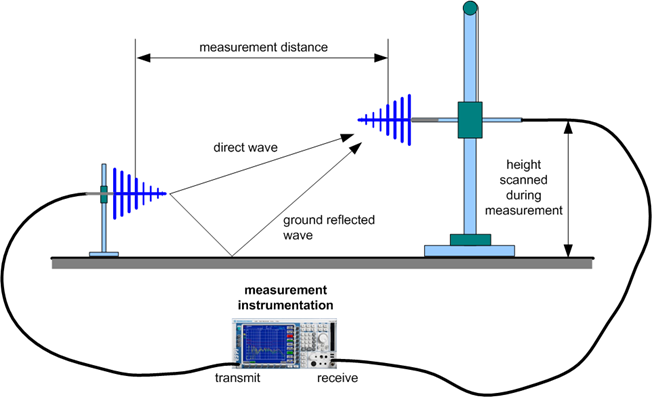

EMI傳導騷擾測量系統投資金額比較小，在眾多中小型企業中大部分都有采用。有些企業甚至不需要用到屏蔽室，簡單的用測量接收機和人工電源網絡搭建一個平臺來摸底測量，這里提醒用戶重點要考慮獨立接地(Reference ground)，測量接收機以及人工電源網絡的選型。電波暗室依據測量 距離不同，分3m法、5m法、10m比較常見。大部分的企業用戶采用3m法半電波暗室，有些用戶受預算和場地空間的限制，在小型EUT的情況下會選擇更加經濟緊湊的電波暗室(通常長7m，寬4m，高3m)；依據CISPR定義標準規格的暗室要求長9m、寬6m、高6m左右的空間，這種966暗室才能滿足實驗室認可的需求。如果更大EUT體積，就只能去選擇5m或者10m的測量距離暗室。

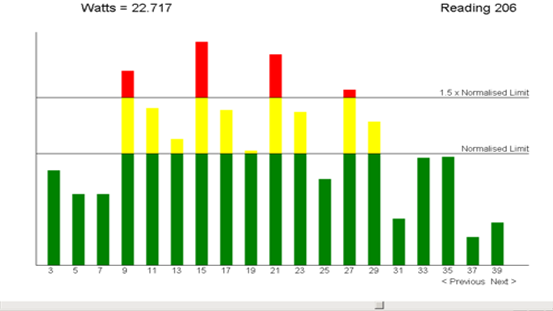

諧波電流和電壓閃爍測量系統

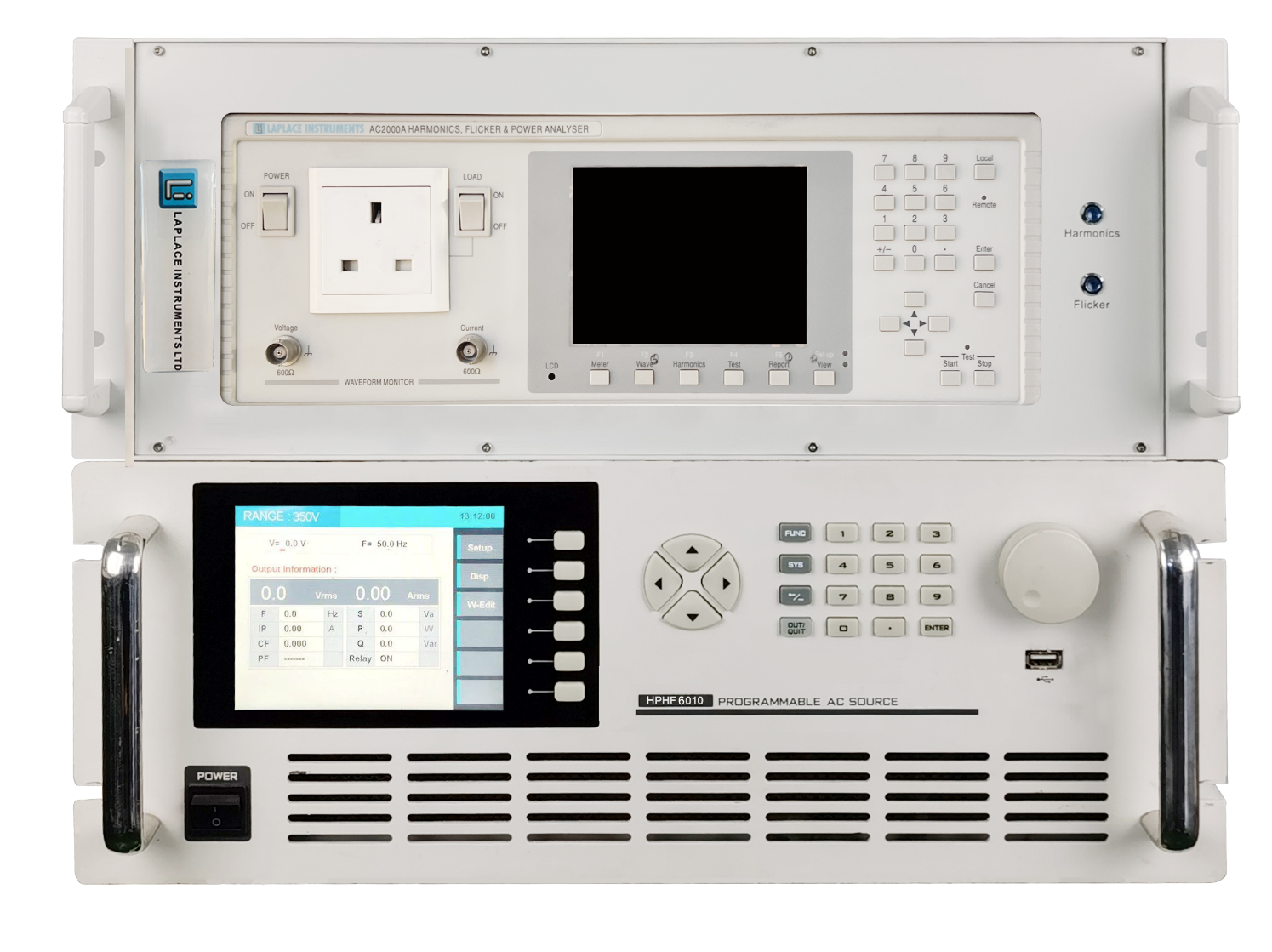

高精度電參數分析儀
高精度凈化電源
閃爍分析儀
參考阻抗網絡
諧波電流和電壓閃爍測試軟件
關鍵參數 Key parameter
這套系統屬于EMI發射的測量范疇，用戶對傳導騷擾和輻射騷擾測量系統給予更大的關注是因為CE/RE測量的數據量非常敏感，稍微有點偏差就相差很大，并且整改起來沒有那么容易，對工程師的實戰經驗和理論功底都要求非常高。諧波電流和電壓爍從結果來看，相對單一好整改，并且樣品出問題的情況少，但是需要強調的是，這套測量系統同樣對分析儀表和測量精度以及測量方法需求一點都不低。由于用戶關注少，往往忽略對這些標準和分析系統的深入研究，市面上甚至有主流品牌的儀器出現非常大錯誤的數據量。這里提醒用戶在測量系統選型時要關注以下幾點：
1. 分析儀表是否完全符合IEC 61000-4-7和IEC 61000-4-15最新版定義；目前市面上很多品牌的儀表并不能完全滿足IEC 標準定義，只不過國內計量單位并不完全參考該標準出具數據
2. 凈化電源是否滿足IEC 61000-3-2 附錄A的需求；電源作為整套系統核心儀器，價格占比高，故障率也高，所以一定要選擇合適的高質量的交流電源
3. 是否采用了最新版的測試法規軟件
