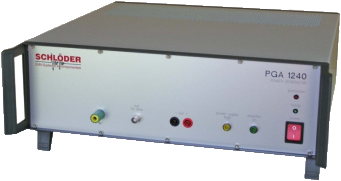

PGA   1240-5A

共模傳導一體機

信號源頻率：DC,0.05Hz ~ 300kHz

輸出電壓：50Vrms / ±75Vpeak

輸出電流：5Arms / ±7.5Apeak

SCHLODER

IEC 61000-4-16 and IEC 61000-4-19

PGA   1240-16A

共模傳導一體機

IEC 61000-4-16 and IEC 61000-4-19

信號源頻率：DC,0.05Hz ~ 300kHz

輸出電壓：50Vrms / ±75Vpeak

輸出電流：16Arms / ±24Apeak

SCHLODER

IEC 61000-4-16 and IEC 61000-4-19

PGA   1330

300V 短時抗擾度模擬器

IEC 61000-4-16

輸出頻率：DC,162/3Hz，50Hz，60Hz

輸出電壓：10V ~ 300Vac  ±10V ~ ±300Vdc

輸出阻抗：50 Ω

USB 程控

SCHLODER

IEC 61000-4-16

CN   1240-32

耦合去耦網絡

RF輸入：DC,15Hz ~   150kHz

EUT輸入電壓：250Vac/dc

額定電流：32A

集成M2/M3/M4/M5 (選擇開關)

SCHLODER

IEC 61000-4-16

CN   1240-125

耦合去耦網絡

RF輸入：DC,15Hz ~   150kHz

EUT輸入電壓：250Vac/dc

額定電流：125A

集成M2/M3/M4/M5 (選擇開關)

SCHLODER

IEC 61000-4-16

CN   M2/M3/M4/M5-AC-32

耦合去耦網絡

RF輸入：DC,15Hz ~   150kHz

EUT輸入電壓：250Vac

額定電流：32A

線纜：L/N

SCHLODER

IEC 61000-4-16

CN   M2/M3-DC-32

耦合去耦網絡

RF輸入：DC,15Hz ~   150kHz

EUT輸入電壓：50Vdc

額定電流：32A

線纜：+/-

SCHLODER

IEC 61000-4-16

CN   M2+M3-32-HV

耦合去耦網絡

RF輸入：DC,15Hz ~   150kHz

EUT輸入電壓：520Vac/620Vdc

額定電流：32A

線纜：L/N/PE    (選擇開關)

SCHLODER

IEC 61000-4-16

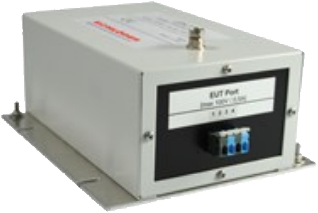

CN   AF2/AF4/AF8

耦合去耦網絡

RF輸入：DC,15Hz ~   150kHz

非屏蔽不對稱數據線/控制線

線纜：2線/4線/8線

SCHLODER

IEC 61000-4-16

CN   T2/T4/T8

耦合去耦網絡

RF輸入：DC,15Hz ~   150kHz

非屏蔽對稱數據線/通信線

線纜：1對/2對/4對

SCHLODER

IEC 61000-4-16

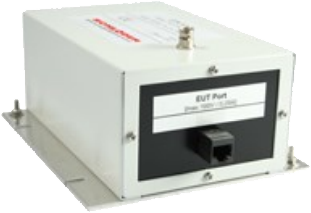

CN   RJ 45

耦合去耦網絡

RF輸入：DC,15Hz ~   150kHz

非屏蔽對稱數據線/通信線

線纜：4對 RJ 45

SCHLODER

IEC 61000-4-16

ZD-diff

采樣電阻

附錄C，圖C3

SCHLODER

IEC 61000-4-19

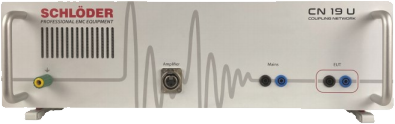

CN-19_Fg4

耦合去耦網絡

IEC 61000-4-19：圖4

EUT輸入：250V / 16A

SCHLODER

IEC 61000-4-19

CN-19_CT

電流源

IEC 61000-4-19

2kHz ~ 150kHz

最大電流：5A

SCHLODER

IEC 61000-4-19

Bal-50_10

巴倫器

IEC 61000-4-19

50/10 ohm

SCHLODER

IEC 61000-4-19

測試標準：

IEC 61000-4-16

測試標準：

IEC 61000-4-16

測試電壓：0.1 – 35 Vrms

頻率：15 Hz – 150 kHz

阻抗：50 Ω ± 10 %

掃描時間：10 s – 1000 s

直流測試：DC, 16.7 Hz, 50 Hz, 60 Hz

測試標準：

IEC 61000-4-16

測試電壓：30 V – 330 V

頻率：15 Hz – 150 kHz

阻抗：50 Ω ± 10 %

掃描時間：1 s – 1000 s

直流測試：DC, 16.7 Hz, 50 Hz, 60 Hz

測試標準：

IEC 61000-4-16

測試電壓：DC– 300 V

輸出電壓：AC 50–250 V，DC 24–350 V

輸出頻率：DC–400 Hz

輸出電流：max. 16A @ 115V / 60Hz, 10 A @ 230V / 50Hz

測試標準：

IEC 61000-4-16

EUT交流電壓最大3 x 415 V L-L（240 V L-N），50/60 Hz

EUT直流電源最大300 V（交流/射頻干擾）無電流限制

耦合路徑1 x 100Ω、2 x 200Ω、4 x 400Ω、1μF

在16.67 Hz、50 Hz、60 Hz和115 V直流條件下，測試級功率測試為330 V測試電平掃描測試35V

測試標準：

IEC 61000-4-16

EUT交流電壓最大3 x 480 V L-L（280 V L-N），50/60 Hz

EUT直流電源最大115 V（交流/射頻干擾）無電流限制

耦合路徑3 x 300Ω，每條線1μF

在16.67 Hz、50 Hz、60 Hz和115 V直流條件下，測試級功率測試為330 V

測試標準：

IEC 61000-4-16

手動輸入，用于2條電源線

EUT交流電源：250 V、50/60 Hz、16 A

EUT直流電源：250 V，16 A

耦合路徑：2 x 200Ω

測試標準：

IEC 61000-4-16

2條對稱I/O線的T型耦合網絡符合

手動輸入，用于4條對稱的I/O線

EUT電壓最大為63 V（交流），最大為100 V（直流）

EUT最大電流0.5 A

耦合路徑4 x 400Ω，每條線路+4.7μF

按照IEC 61000-4-16進行去耦（每條線路38 mH）

測試電平連續35V

測試標準：

IEC 61000-4-16

手動輸入，用于8條對稱I/O線

EUT電壓最大為63 V（交流），最大為100 V（直流）

EUT最大電流0.5 A

EUT/AE連接器RJ45

線路速度1Gbps

耦合路徑8 x 800Ω，每條線路+4.7μF

按照IEC 61000-4-16進行去耦（每條線路38 mH）

測試電平連續35V

測試標準：

IEC 61000-4-16

電源去耦變壓器，最大單相交流電源線。250V/6A

測試標準：

IEC 61000-4-16

GB/T17626.16

電源去耦變壓器，最大單相交流電源線。250V/16A

測試標準：

IEC 61000-4-16

GB/T17626.16

測試標準：

IEC 61000-4-5

GB/T17626.5

電壓測試模塊

EUT電壓輸入80–500 V，L-L或L-N，50 Hz和60 Hz

EUT電流輸入0–16 A L-L或L-N

電壓波形正弦，THD<5%

測試電壓0.1 V–25 V，公差±5%

輸出頻率范圍2 kHz–150 kHz

CDN輸出阻抗10Ω±30%，2 kHz–150 kHz

CDN解耦比-10dB@10kHz, -50dB@50千赫-50dB@150kHz

頻率步進2%標準，可調1%-100%

停留時間3s標準，可調1s–300s

暫停時間300 ms±200 ms，可調0.1 s–30 s

信號類型連續/暫停，50%整流。調制

50赫茲的調制頻率：3赫茲、101赫茲、301赫茲、601赫茲

對于60赫茲：4赫茲，121赫茲，361赫茲，721赫茲

調制頻率3 Hz–1 kHz，可調

校準負載10Ω內置負載，自動切換

電流測試模塊

EUT電壓輸入：80–500 V，L-L或L-N，50 Hz，60 Hz，400 Hz

EUT電流輸入：0–25 A L-L或L-N（400 Hz時為0–15 A）

電流波形正弦：THD<5%

測試電流：0.01 A–4.4 A，公差±5%

輸出頻率范圍：2 kHz–150 kHz

輸出阻抗：1Ω±30%，2 kHz–150 kHz

去耦阻抗：>1Ω±30%，2 kHz–150 kHz

頻率步進：2%標準，可調1%-100%

停留時間：3s標準，可調1s–300s

暫停時間：300 ms±200 ms，可調0.1 s–30 s

信號類型連續暫停，50%矩形調制

50赫茲的調制頻率：3赫茲、101赫茲、301赫茲、601赫茲

對于60赫茲：4赫茲，121赫茲，361赫茲，721赫茲

調制頻率：3 Hz–1 kHz，可調

內置參考負載

電流源

50/60赫茲時為1-25安（400赫茲時為15安），同步。到

電壓輸入

測試標準：

IEC 61000-4-5

GB/T17626.5

電流測試模塊

EUT電壓輸入：80–500 V，L-L或L-N，50 Hz，60 Hz，400 Hz

EUT電流輸入：0–25 A L-L或L-N（400 Hz時為0–15 A）

電流波形正弦：THD<5%

測試電流：0.01 A–4.4 A，公差±5%

輸出頻率范圍：2 kHz–150 kHz

輸出阻抗：1Ω±30%，2 kHz–150 kHz

去耦阻抗：>1Ω±30%，2 kHz–150 kHz

頻率步進：2%標準，可調1%-100%

停留時間：3s標準，可調1s–300s

暫停時間：300 ms±200 ms，可調0.1 s–30 s

信號類型連續暫停，50%矩形調制

50赫茲的調制頻率：3赫茲、101赫茲、301赫茲、601赫茲

對于60赫茲：4赫茲，121赫茲，361赫茲，721赫茲

調制頻率：3 Hz–1 kHz，可調

內置參考負載

電流源

50/60赫茲時為1-25安（400赫茲時為15安），同步。到

電壓輸入

測試標準：

IEC 61000-4-5

GB/T17626.5

電壓測試模塊

EUT電壓輸入80–500 V，L-L或L-N，50 Hz和60 Hz

EUT電流輸入0–16 A L-L或L-N

電壓波形正弦，THD<5%

測試電壓0.1 V–25 V，公差±5%

輸出頻率范圍2 kHz–150 kHz

CDN輸出阻抗10Ω±30%，2 kHz–150 kHz

CDN解耦比-10dB@10kHz, -50dB@50千赫-50dB@150kHz

頻率步進2%標準，可調1%-100%

停留時間3s標準，可調1s–300s

暫停時間300 ms±200 ms，可調0.1 s–30 s

信號類型連續/暫停，50%整流。調制

50赫茲的調制頻率：3赫茲、101赫茲、301赫茲、601赫茲

對于60赫茲：4赫茲，121赫茲，361赫茲，721赫茲

調制頻率3 Hz–1 kHz，可調

測試標準：

IEC 61000-4-5

GB/T17626.5

測試標準：

IEC 61000-4-5

GB/T17626.5
